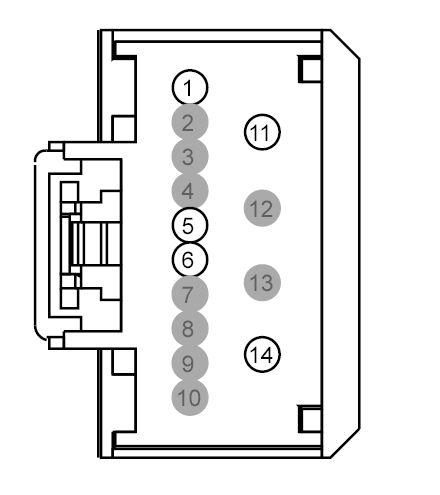

Connector End View C466 - AMPLIFIER/SUBWOOFER ASSEMBLY
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C466
Description
AMPLIFIER/SUBWOOFER ASSEMBLY
Color
GY
Harness
14014
Base Part #
14489
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SME56 (BN) | 20 | CTRL MOD. - AUDIO # SUBWOOFER 2ND ENABLE | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | VME22 (VT-GN) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | |
| 6 | RME22 (GN-WH) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | GD349 (BK-GY) | 16 | GROUND-PILLAR LEFT | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | SBP05D (GY-RD) | 16 | FUSE 5 OR CIRCUIT BREAKER |
