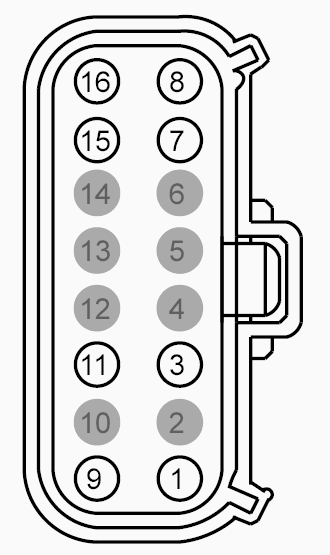

Connector End View C1509A - HEADLAMP ASSEMBLY LH
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1509A
Description
HEADLAMP ASSEMBLY LH
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | |
| 2 | * | * | Not Used | |
| 3 | CBP12 (GN-WH) | 18 | FUSE - 12 OR CIRCUIT BREAKER | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CLF61 (GY-BU) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | |
| 8 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT | |
| 9 | SBB30 (BN-RD) | 16 | FUSE - 30 OR CIRCUIT BREAKER | |
| 10 | * | * | Not Used | |
| 11 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | CLS06 (GN-OG) | 20 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | |
| 16 | GD120 (BK-GN) | 18 | GROUND - FENDER FRONT LEFT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
