Connector End View C1463B - POWER STEERING CONTROL MODULE (PSCM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1463B
Description
POWER STEERING CONTROL MODULE (PSCM)
Color
BK
Harness
3C221
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 2 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 3 | CBB40 (YE-GN) | 20 | FUSE - 40 OR CIRCUIT BREAKER |

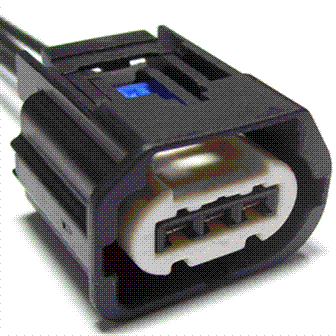

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1105 |
Service Part Number: AU2Z-14S411-APA Gauge: 16 Pin material: Tin Cavities: 3 Vehicle Uses Module - Power Steering |
