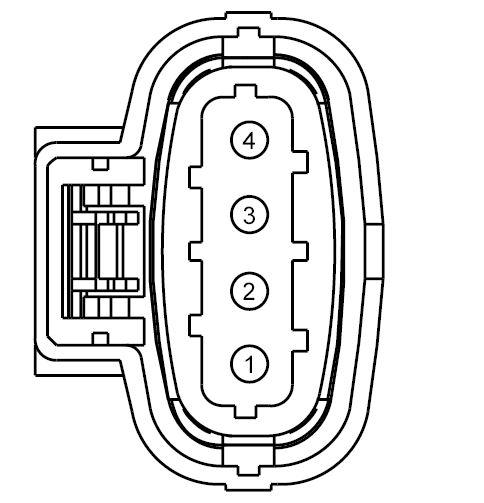

Connector End View C1454 - MANIFOLD ABSOLUTE PRESSURE / INTAKE AIR TEMPERATURE 2 (MAP/IAT2) SENSOR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1454
Description
MANIFOLD ABSOLUTE PRESSURE / INTAKE AIR TEMPERATURE 2 (MAP/IAT2) SENSOR
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | |
| 2 | VE751 (BN-VT) | 18 | SENSOR - CHARGE AIR COOLER TEMPERATURE (CACT) | |
| 3 | LE458 (BN-WH) | 18 | SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (MAP) | |
| 4 | LE329 (BU) | 18 | CTRL MOD. - POWERTRAIN # INTAKE AIR TEMPERATURE (IAT) SENSOR |

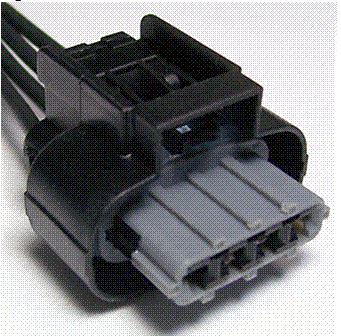

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
