Connector End View C1246 - TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1246
Description
TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS)
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE824 (YE-GN) | 20 | SOLENOID - TURBOCHARGER (TC) WASTEGATE REGULATING VALVE (TCWRVS) | |
| 2 | CBK03 (GY) | 18 | FUSE - 34 OR CIRCUIT BREAKER (VPWR 3) |

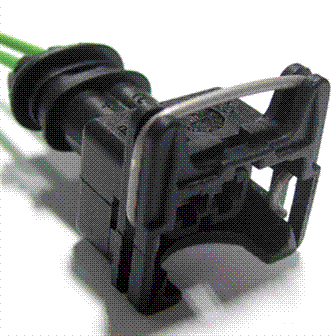

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1107 |
Service Part Number: AU2Z-14S411-BEA Gauge: 18 Pin material: Silver Cavities: 2 Vehicle Uses Actuator - Turbocharger Waste Gate Solenoid - EGR Cooler Bypass |
