Connector End View C1140 - MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1140
Description
MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
Color
BK
Harness
12C508
Base Part #
9F472
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE329 (BU) | 18 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) + | |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | |
| 3 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) |
| Available Pigtail Kits | |

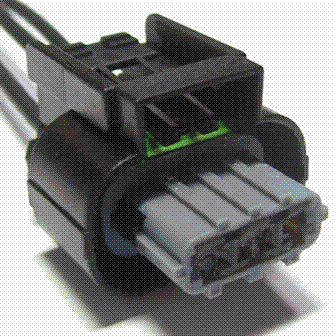

| Pigtail Kit Part Number WPT-1068 |
Service Part Number: AU2Z-14S411-JA Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) |

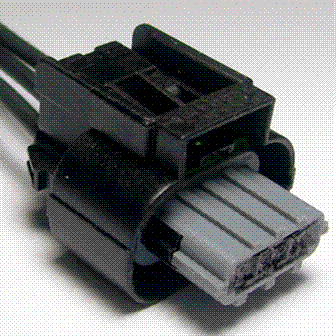

| Pigtail Kit Part Number WPT-1369 |
Service Part Number: AU2Z-14S411-JB Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) Sensor - Turbo Intake Pressure/Temperature |
