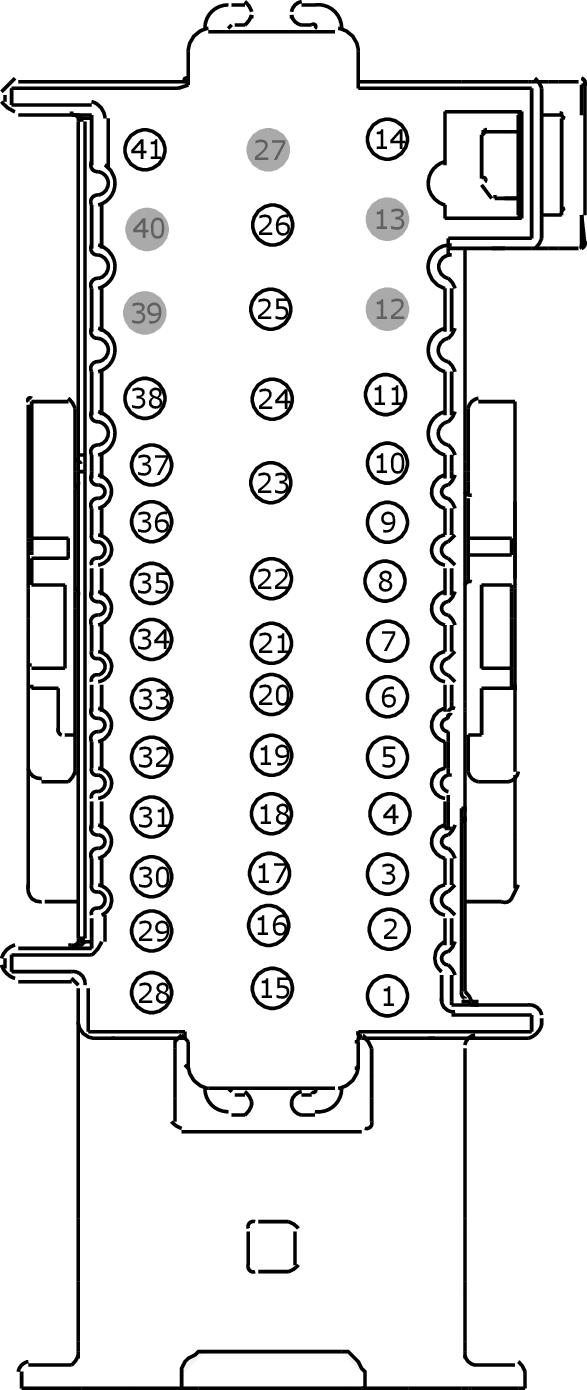

Connector End View C1035C - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1035C
Description
BATTERY JUNCTION BOX (BJB)
Color
Harness
12C508
Base Part #
14A067
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | |
| 2 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 3 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN | |
| 4 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 5 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 6 | CE114 (GN-BU) | 20 | CTRL MOD. - POWERTRAIN # CANISTER VENT SOLENOID (CANVNT) | |
| 7 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 8 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 9 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) | |
| 10 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) | |
| 11 | CE515 (YE-GY) | 18 | DRIVER - FUEL PUMP MOTOR (FPDM) + | |
| 12 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | 2.0L |
| 13 | VE922 (VT-GN) | 20 | TRANSDUCER - FUEL TANK PRESSURE (FTP) | 2.0L |
| 14 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 15 | CBB25 (WH-OG) | 16 | FUSE - 28 OR CIRCUIT BREAKER | 2.3L |
| 15 | CDC79 (WH-GN) | 18 | CTRL MOD. - BODY # VOLTAGE QUALITY MODULE FEED | 2.0L |
| 16 | CE261 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON (FUEL_PUMP_ON) (IES) | 2.0L |
| 16 | VR213 (VT-GN) | 20 | SENSOR - IMPACT FRONT 1ST | |
| 17 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + | |
| 18 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) | |
| 19 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) | |
| 20 | CDC34 (WH-OG) | 20 | FUSE - 39 OR CIRCUIT BREAKER | |
| 21 | VDN08 (VT-BN) | 20 | CTRL MOD. - LIN BUS # ACTIVE GRILLE SHUTTER MODULE [REPLACED BY VE376] | |
| 22 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | |
| 23 | CBB08 (GY-YE) | 16 | FUSE - 32 OR CIRCUIT BREAKER | |
| 24 | CBK02 (GN) | 16 | FUSE - 33 OR CIRCUIT BREAKER (VPWR 2) | |
| 25 | CBK03 (GY) | 20 | FUSE - 34 OR CIRCUIT BREAKER (VPWR 3) | |
| 26 | CBK04 (VT) | 12 | FUSE - 35 OR CIRCUIT BREAKER (VPWR 4) | |
| 27 | VE758 (BU-BN) | 18 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | 2.0L |
| 28 | VE750 (GN-BU) | 20 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | |
| 29 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | |
| 30 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | 2.3L |
| 30 | RE332 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # INTAKE AIR TEMP. SENSOR | 2.0L |
| 31 | VE722 (BN) | 18 | SENSOR - EXHAUST GAS TEMPERATURE 11 (EGT11) | 2.0L |
| 32 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | 2.0L |
| 32 | VET76 (GN-OG) | 18 | CTRL MOD. - GEAR SHIFT # PWM OUT 1 (PWM1) | 2.3L |
| 33 | CDC12 (YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 34 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 35 | CE302 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 36 | CH302 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | |
| 37 | CH401 (VT-WH) | 18 | RELAY - A/C CLUTCH | |
| 38 | VCF36 (YE-GN) | 18 | SENSOR - TRANSFER CASE TEMPERATURE | 2.3L |
| 38 | CET34 (BN-GN) | 20 | SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) | |
| 39 | CBB26 (BU-WH) | 18 | FUSE - 26 OR CIRCUIT BREAKER | AWD |
| 39 | CET43 (GY) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | 2.0L |
| 40 | CET42 (GN-VT) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 40 | SBB14 (BN-RD) | 16 | FUSE - 14 OR CIRCUIT BREAKER | AWD |
| 41 | CDC25 (BN-GN) | 12 | RELAY - STARTER |
