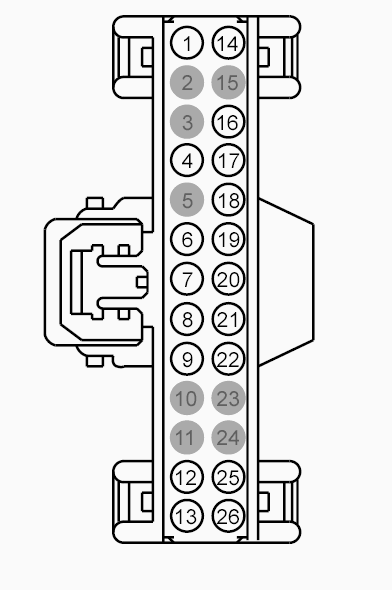

Connector End View C240B - AUDIO CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C240B
Description
AUDIO CONTROL MODULE (ACM)
Color
BK
Harness
14401
Base Part #
18806
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VME57 (YE-VT) | 20 | MICROPHONE - AMBIENT NOISE + | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | VME22 (VT-GN) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | |
| 4 | VMEA3 (GN) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT LEFT FRONT POS (+) (ANC1) | THX |
| 5 | * | * | Not Used | |
| 6 | VME90 (GY-BU) | 20 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (+) (SDL-H) | |
| 7 | VMEA0 (BU-GN) | 20 | MICROPHONE - AMBIENT NOISE 3 + | |
| 8 | VME80 (VT-GN) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | |
| 9 | VMEA7 (GY-BU) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT REAR POS (+) (ANC3) | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | VME52 (BU) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT + | |
| 13 | VME53 (VT-GN) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT + | |
| 14 | RME57 (BU-BN) | 20 | MICROPHONE - AMBIENT NOISE - | |
| 15 | * | * | Not Used | |
| 16 | DME22 (*) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO D | |
| 16 | DMEA3 (*) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT | THX |
| 17 | RME22 (GN-WH) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | |
| 17 | VMEA4 (YE-OG) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT LEFT FRONT NEG (-) (ANC1) | THX |
| 18 | SME56 (BN) | 20 | CTRL MOD. - AUDIO # SUBWOOFER 2ND ENABLE | |
| 19 | VME91 (WH-BN) | 20 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (-) (SDL-L) | |
| 20 | RMEA0 (WH-OG) | 20 | MICROPHONE - AMBIENT NOISE 3 - | |
| 21 | RME80 (BU-GY) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | |
| 22 | VMEA8 (BN) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT REAR NEG (-) (ANC3) | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | RME52 (GY-OG) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT - | |
| 26 | RME53 (BN-WH) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT - |
