Connector End View C240A - AUDIO CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C240A
Description
AUDIO CONTROL MODULE (ACM)
Color
BK
Harness
14401
Base Part #
18806
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP33 (RD) | 16 | FUSE - 33 OR CIRCUIT BREAKER | |
| 2 | CME13 (YE-OG) | 20 | CTRL MOD. - POWER ANTENNA MOTOR | |
| 3 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | RME06 (GY-YE) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - | |
| 8 | VMEA6 (YE-BU) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT RIGHT FRONT NEG (-) (ANC2) | THX |
| 9 | RME09 (BN-YE) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | |
| 9 | RME79 (BN-VT) | 20 | SPEAKER - LEFT REAR - | THX |
| 10 | RME07 (WH-BN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | |
| 10 | RME17 (WH-BN) | 20 | CTRL MOD. - AUDIO # RADIO LEFT - | THX |
| 11 | RME10 (WH-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | |
| 11 | RME18 (YE) | 20 | CTRL MOD. - AUDIO # RADIO RIGHT - | THX |
| 12 | RME12 (BN-BU) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | |
| 12 | RME78 (GY) | 20 | SPEAKER - RIGHT REAR - | THX |
| 13 | GD238 (BK-WH) | 16 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 14 | VDB29 (GN-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 15 | VDB30 (WH-GN) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | DME79 (*) | 22 | AUDIO SHIELD (AUX2) | |
| 20 | VME06 (GN) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + | |
| 20 | VMEA5 (GN-VT) | 20 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT RIGHT FRONT POS (+) (ANC2) | THX |
| 21 | VME09 (WH-GN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | |
| 21 | VME79 (GY-VT) | 20 | SPEAKER - LEFT REAR + | THX |
| 22 | VME07 (WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | |
| 22 | VME17 (WH) | 20 | CTRL MOD. - AUDIO # RADIO LEFT + | THX |
| 23 | VME10 (WH-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | |
| 23 | VME18 (VT) | 20 | CTRL MOD. - AUDIO # RADIO RIGHT + | THX |
| 24 | VME12 (BN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + | |
| 24 | VME78 (GN-VT) | 20 | SPEAKER - RIGHT REAR + | THX |

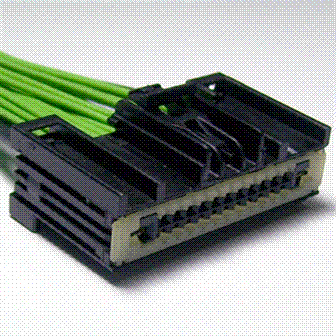

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
