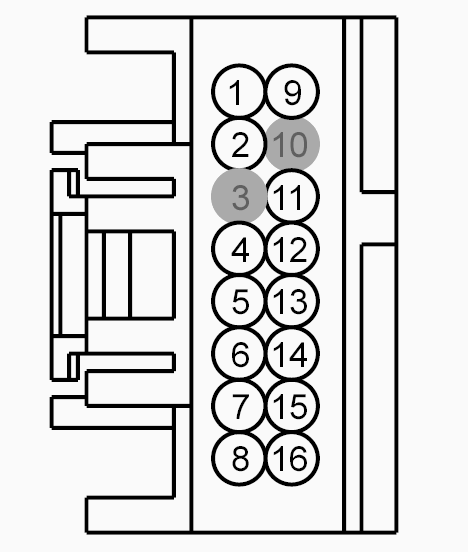

Connector End View C218B - CLOCKSPRING
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C218B
Description
CLOCKSPRING
Color
GY
Harness
PIA
Base Part #
14A664
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (*) | * | HORN / ILLUMINATION GROUND | |
| 2 | * (*) | * | THERMISTOR - HEATED STEERING WHEEL - | |
| 3 | * | * | Not Used | |
| 4 | * (*) | * | SWITCH - HORN | |
| 5 | * (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 6 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 | |
| 7 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 | |
| 8 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN LEFT (SW GND LEFT) | |
| 9 | * (*) | * | THERMISTOR - HEATED STEERING WHEEL + | |
| 10 | * | * | Not Used | |
| 11 | * (*) | * | ILLUMINATION FEED | |
| 12 | * (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 13 | * (*) | * | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 14 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 | |
| 15 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 | |
| 16 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN RIGHT (SW GND RIGHT) |

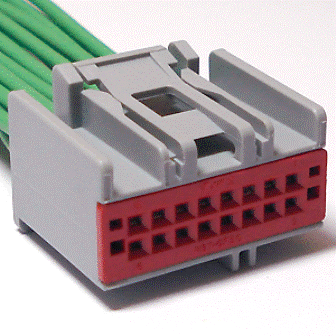

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-968 |
Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Module - Reverse Park Aid (RPA) Radio Switch - Power Window - Driver Switch - Reverse Park Aid |
