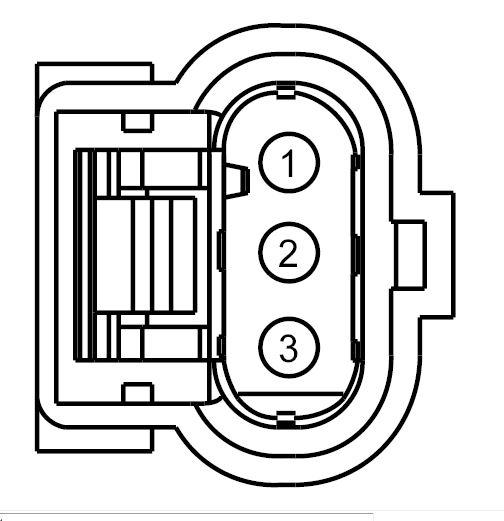

Connector End View C163 - CABIN HEATER COOLANT PUMP
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C163
Description
CABIN HEATER COOLANT PUMP
Color
BK
Harness
14A280
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD108 (BK-VT) | 18 | GROUND - FENDER FRONT LEFT | |
| 2 | CBK03 (GY) | 18 | FUSE - 12 OR CIRCUIT BREAKER | |
| 3 | CH307 (GY-BU) | 20 | CTRL MOD. - POWERTRAIN # HEATED PUMP CONTROL RELAY (HPCR) |

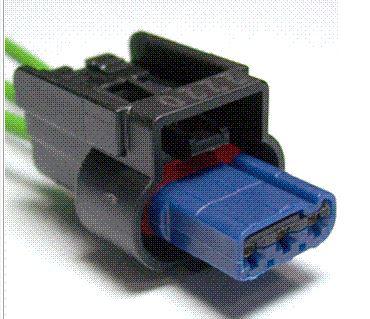

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1202 |
Service Part Number: BU2Z-14S411-ARA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Actuator - Turbocharger Waste Gate Coil - Ignition Sensor - Cam Shaft Position Sensor - Crank Shaft Position |
