Connector End View C110 - INLINE
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
InlineC110
Description
INLINE
Color
BK
Base Part #
Service Pigtail
See Below
MALE
Harness 14K733
FEMALE
Harness 12C508
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | 14K733 |
| 1 | SBB14 (BN-RD) | 16 | 12C508 |
| 2 | VCF34 (WH) | 18 | 12C508 |
| 2 | VCF34 (WH) | 20 | 14K733 |
| 3 | VCF35 (GN) | 18 | 12C508 |
| 3 | VE922 (VT-GN) | 18 | 12C508 - AWD |
| 3 | VE922 (VT-GN) | 20 | 14K733 |
| 4 | LE230 (BN-BU) | 18 | 12C508 - AWD |
| 4 | LE230 (BN-BU) | 20 | 14K733 |
| 4 | RX101 (BU-BN) | 18 | 12C508 |
| 5 | RE230 (WH-VT) | 18 | 12C508 |
| 5 | RE230 (WH-VT) | 20 | 14K733 |
| 6 | CEC01 (WH-BU) | 18 | 12C508 |
| 6 | CEC01 (WH-BU) | 20 | 14K733 |
| 7 | CEC02 (GN-BU) | 20 | 14K733 |
| 7 | CEC02 (YE-BU) | 18 | 12C508 - AWD |
| 7 | CEC02 (YE-BU) | 20 | 14K733 |
| 8 | CEC04 (GY-YE) | 18 | 12C508 |
| 8 | CEC04 (GY-YE) | 20 | 14K733 |
| 9 | * | * | |
| 10 | CE420 (GY-VT) | 18 | 12C508 - AWD |
| 10 | CE420 (GY-VT) | 18 | 14K733 |
| 11 | CDC79 (WH-GN) | 18 | 12C508 - AWD |
| 11 | CE170 (WH-BU) | 20 | 14K733 |
| 11 | VCF36 (YE-GN) | 18 | 12C508 |
| 12 | CE420 (GY-VT) | 18 | 12C508 |
| 12 | VCF35 (GN) | 18 | 12C508 - AWD |
| 12 | VCF35 (GN) | 20 | 14K733 |
| 13 | RE407 (YE-VT) | 20 | 14K733 |
| 13 | RX101 (BU-BN) | 18 | 12C508 - AWD |
| 13 | VCA36 (YE-GN) | 18 | 12C508 |
| 14 | CET42 (GN-VT) | 18 | 12C508 - AWD |
| 14 | CET42 (GN-VT) | 20 | 14K733 |
| 14 | RE804 (GY-BN) | 18 | 12C508 |
| 15 | CET43 (GY) | 18 | 12C508 - AWD |
| 15 | CET43 (GY) | 20 | 14K733 |
| 15 | LE150 (BU-WH) | 18 | 12C508 |
| 16 | * | * |

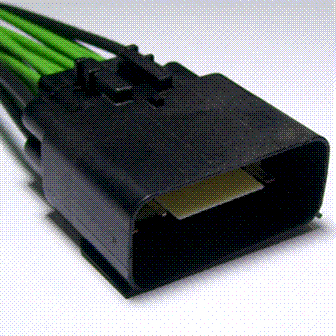

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |
Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
