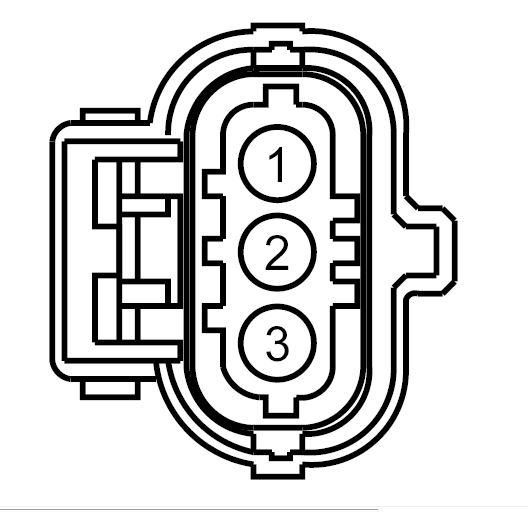

Connector End View C103 - OIL PRESSURE SWITCH
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C103
Description
OIL PRESSURE SWITCH
Color
BK
Harness
12C508
Base Part #
14A464
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CMC24 (GY) | 18 | SWITCH - OIL PRESSURE | |
| 2 | RE454 (BN-YE) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | |
| 3 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) |

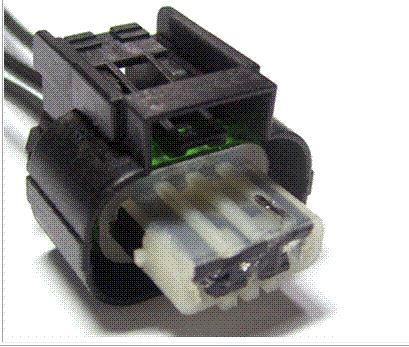

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1066 |
Service Part Number: AU2Z-14S411-GA Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Fuel Rail Pressure |
