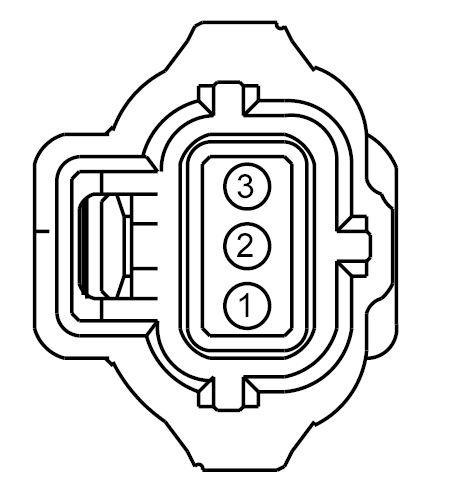

Connector End View C102A - GENERATOR
WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C102A
Description
GENERATOR
Color
BK
Harness
12C508
Base Part #
10300
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CDC10 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENRC) | |
| 2 | CDC15 (VT) | 18 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | |
| 3 | CBB25 (WH-OG) | 16 | FUSE - 28 OR CIRCUIT BREAKER |

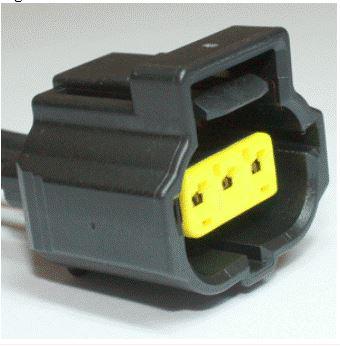

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-118 |
Service Part Number: 1U2Z-14S411-TA Gauge: 14 Pin material: Tin Cavities: 3 Vehicle Uses Alternator Sensor - Brake Fluid Level Sensor - Throttle Position |
