Connector End View (C4332) - LIFTGATE MOTOR
WARNING: This page is about a different car, the 2016 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C4332
Description
LIFTGATE MOTOR
Color
Harness
13A409
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPR57 (GN-WH) | 6 | CTRL MOD. - POWER LIFTGATE # OPEN | |
| 2 | CPR69 (BN-BU) | 20 | CTRL MOD. - POWER LIFTGATE # CLUTCH + | |
| 3 | VPR54 (BU-BN) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 | |
| 4 | CPR55 (GN-BU) | 20 | CTRL MOD. - POWER LIFTGATE # SENSOR POWER | |
| 5 | CPR58 (GN-OG) | 6 | CTRL MOD. - POWER LIFTGATE # CLOSE | |
| 6 | * | * | Not Used | |
| 7 | GD149 (BK-GY) | 18 | GROUND - PILLAR D LEFT (OBSOLETE) | |
| 8 | VPR53 (BU-WH) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 | |
| 9 | RPR55 (WH-BU) | 20 | CTRL MOD. - POWER LIFTGATE # SENSOR RETURN | |
| 10 | * | * | Not Used |

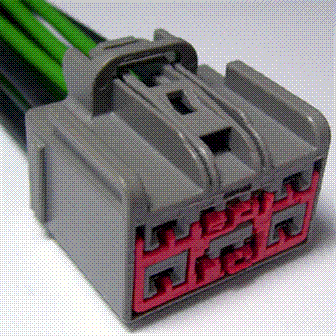

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1118 |
Service Part Number: 3U2Z-14S411-RJB Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Motor - Decklid / Liftgate Switch - Multifunction Switch - Multifunction (Turn) Switch - Turn Signal |
