Connector End View (C3054B) - HEATED SEAT MODULE REAR
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C3054B
Description
HEATED SEAT MODULE REAR
Color
Harness
14B079
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB73 (RD) | 14 | FUSE - 73 OR CIRCUIT BREAKER | |
| 2 | CBP34 (VT-BN) | 20 | FUSE - 34 OR CIRCUIT BREAKER | |
| 3 | SBB73 (RD) | 14 | FUSE - 73 OR CIRCUIT BREAKER | |
| 4 | CHS39 (GN-BU) | 18 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT CUSHION HEATER + | |
| 5 | GD143 (BK-VT) | 16 | GROUND - PILLAR B LEFT (OBSOLETE) | |
| 6 | CHS43 (GY-BU) | 18 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT CUSHION HEATER + |

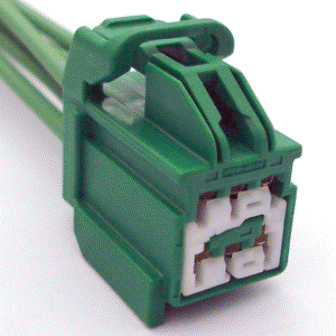

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1032 |
Service Part Number: 9U2Z-14S411-XA Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Module - Climate Control Seat Module - Heated Seat |
