Connector End View (C2195) - IGNITION SWITCH
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C2195
Description
IGNITION SWITCH
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPK34 (BN-VT) | 20 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 + | |
| 2 | CPT (VT-BN) | 18 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | |
| 3 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 4 | SBP26 (YE-RD) | 20 | FUSE - 26 OR CIRCUIT BREAKER | |
| 5 | VLN04 (BU-WH) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 5 | VLN18 (BU-WH) | 20 | DIMMER - IP/SWITCH ILLUMINATION | |
| 6 | CPT (YE-OG) | 20 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + |
| Available Pigtail Kits | |

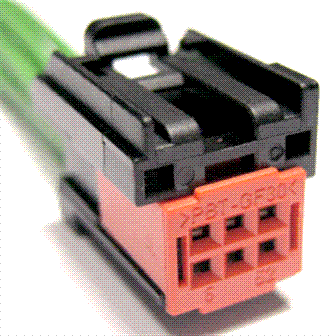

| Pigtail Kit Part Number WPT-1164 |
Service Part Number: 8U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Switch - Deck Lid / Hatch Release Switch - Deck Lid / Lift Gate Ajar Switch - Hazard Warning Switch - Heated Back Light (Rear Defrost) Switch - Power Liftgate Switch - Reverse Park Aid Switch - Start/Stop Switch - Sunshade Switch - Traction Control |
