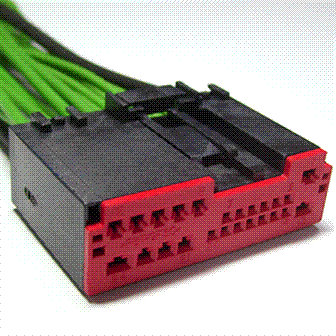

Connector End View (C2129) - ADAPTIVE FRONT LIGHTING MODULE
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C2129
Description
ADAPTIVE FRONT LIGHTING MODULE
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 8 | * | * | Not Used | |
| 9 | CLF47 (BU-BN) | 20 | CTRL MOD. - HEADLAMP # ADAPTIVE LIGHTING STEPPER MOTOR SB1 RIGHT (SM DBL SB1 RIGHT) | |
| 10 | CLF48 (GN-BN) | 20 | CTRL MOD. - HEADLAMP # ADAPTIVE LIGHTING STEPPER MOTOR SB2 RIGHT (SM DBL SB2 RIGHT) | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 20 | * | * | Not Used | |
| 21 | CLF46 (YE-GY) | 20 | CTRL MOD. - HEADLAMP # ADAPTIVE LIGHTING STEPPER MOTOR SA2 RIGHT (SM DBL SA2 RIGHT) | |
| 22 | CLF49 (WH-GN) | 20 | SWITCH - AUTOLAMP 2 ON (WITH FOG LAMPS) | |
| 23 | * | * | Not Used | |
| 24 | CBB55 (BN-BU) | 14 | FUSE - 55 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1126 |
Service Part Number: AU2Z-14S411-ATA Gauge: 12 16 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses Module - Driver Door Module - Seat Memory Module - Tire Pressure |
