Connector End View (C929) - FRONT INTERIOR/MAP LAMPS ASSEMBLY
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C929
Description
FRONT INTERIOR/MAP LAMPS ASSEMBLY
Color
Harness
14335
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD138 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) | |
| 2 | VLN33 (GY-VT) | 18 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 3 | CLN09 (YE-GN) | 18 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |

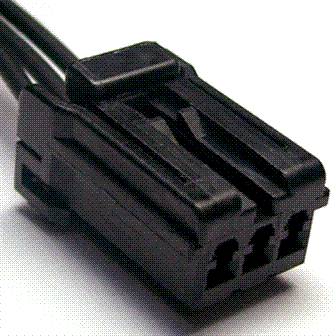

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1304 |
Service Part Number: 3U2Z-14S411-UYB Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Indicator - Passenger Airbag Deactivation (PADI) Lamp - Dome Lamp - Dome/Map Lamp - Front Turn/ Marker Lamp - Overhead Console Lamp - Roof Marker |
