Connector End View (C1463B) - POWER STEERING CONTROL MODULE (PSCM)
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C1463B
Description
POWER STEERING CONTROL MODULE (PSCM)
Color
Harness
3F720
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB54 (VT-OG) | 20 | FUSE - 54 OR CIRCUIT BREAKER | |
| 2 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
| Available Pigtail Kits | |

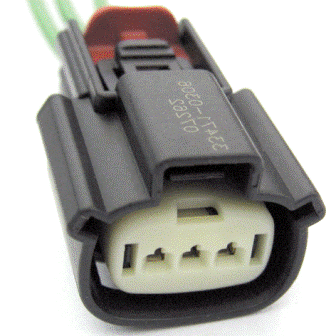

| Pigtail Kit Part Number WPT-931 |
Service Part Number: 9U2Z-14S411-EA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition |
