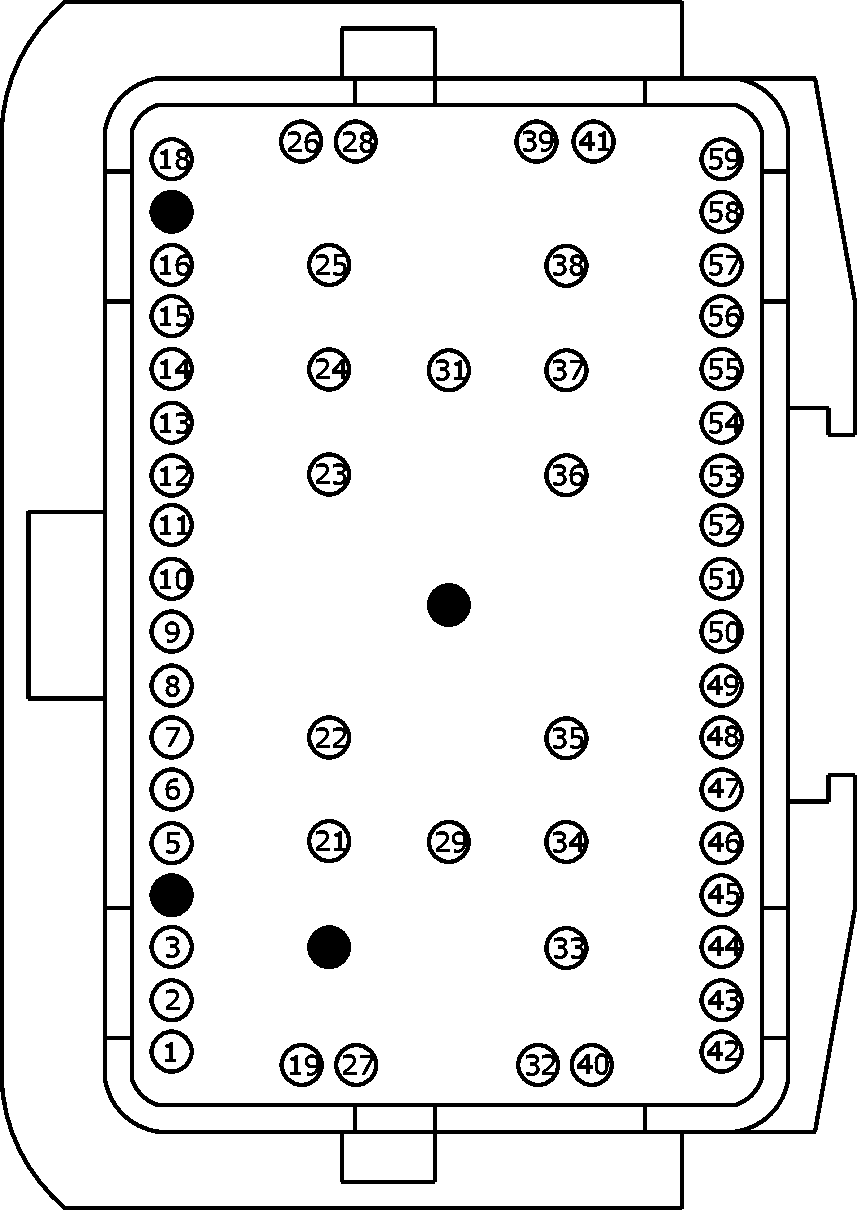

Connector End View (C238) - INLINE
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Inline:C238
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPR63 (GY-YE) | 20 | 14A005 |
| 1 | CPR63 (GY-YE) | 20 | 14401 |
| 2 | VDB04 (WH-BU) | 20 | |
| 2 | VDB06 (GY-OG) | 20 | 14A005 |
| 3 | VDB05 (WH) | 20 | |
| 3 | VDB07 (VT-OG) | 20 | 14A005 |
| 4 | * | * | 14401 |
| 4 | CLS30 (VT-WH) | 18 | 14A005 |
| 5 | DMN80 (BK) | 20 | 14A005 |
| 5 | SBP09 (RD) | 18 | 14401 |
| 5 | SBP26 (YE-RD) | 18 | 14A005 |
| 6 | CPK34 (BN-VT) | 20 | |
| 6 | CPK34 (VT) | 20 | 14A005 |
| 7 | CRW20 (GY-YE) | 22 | 14A005 |
| 7 | RME39 (GY-BN) | 18 | 14A005 |
| 7 | RME39 (GY-BN) | 18 | 14401 |
| 7 | SBP09 (RD) | 18 | 14401 |
| 7 | SBP09 (YE-RD) | 18 | 14A005 |
| 8 | CRW21 (YE-VT) | 22 | 14A005 |
| 8 | VME39 (GN-BN) | 18 | 14A005 |
| 8 | VME39 (GN-BN) | 18 | 14401 |
| 8 | VME80 (VT-GN) | 22 | |
| 9 | RME08 (GY-OG) | 18 | 14A005 |
| 9 | RME80 (BU-GY) | 22 | |
| 9 | RME80 (GY-OG) | 18 | 14401 |
| 9 | VME08 (GN-OG) | 18 | 14A005 |
| 10 | DMN80 (*) | 20 | 14401 |
| 10 | DMN80 (BK) | 20 | 14A005 |
| 10 | RME08 (GY-OG) | 18 | 14A005 |
| 10 | VME08 (GN-OG) | 18 | 14A005 |
| 10 | VME80 (GN-OG) | 18 | 14401 |
| 11 | RME07 (WH-BN) | 18 | 14A005 |
| 11 | RME07 (WH-BN) | 22 | 14401 |
| 11 | RME60 (GY-BN) | 22 | 14A005 |
| 12 | VDB13 (BU-GY) | 20 | 14401 |
| 12 | VDB13 (BU-GY) | 20 | 14A005 |
| 13 | VDB14 (VT-GY) | 20 | 14401 |
| 13 | VDB14 (VT-GY) | 20 | 14A005 |
| 14 | RME61 (YE-BU) | 22 | 14A005 |
| 14 | VME07 (WH) | 18 | 14A005 |
| 14 | VME07 (WH) | 22 | 14401 |
| 15 | CBP32 (BU) | 18 | |
| 15 | CBP32 (GN-VT) | 18 | 14A005 |
| 15 | CBP32 (GN-VT) | 18 | 14A005 |
| 16 | RME11 (YE-OG) | 18 | 14A005 |
| 16 | VLN04 (VT-BU) | 18 | 14401 |
| 16 | VLN04 (VT-GY) | 18 | 14A005 |
| 17 | * | * | 14401 |
| 17 | VME11 (VT-OG) | 18 | 14A005 |
| 18 | CME13 (YE-OG) | 20 | |
| 18 | SME23 (VT-RD) | 20 | 14A005 |
| 19 | CR104 (YE-GY) | 20 | 14A005 |
| 19 | RR104 (WH-BU) | 20 | 14A005 |
| 19 | RR104 (WH-BU) | 20 | 14401 |
| 20 | * | * | 14401 |
| 20 | RME80 (BU-GY) | 22 | 14A005 |
| 21 | SBP27 (BU-RD) | 14 | |
| 21 | VME09 (WH-GN) | 18 | 14A005 |
| 21 | VME09 (WH-GN) | 18 | 14401 |
| 22 | RME09 (BN-YE) | 18 | 14A005 |
| 22 | RME09 (BN-YE) | 18 | 14401 |
| 22 | SBP05 (GY-RD) | 14 | |
| 23 | RME18 (YE) | 22 | 14A005 |
| 23 | SBP27 (BU-RD) | 14 | |
| 23 | VME01 (GN-VT) | 14 | |
| 24 | RME01 (GY) | 14 | |
| 24 | SBP23 (WH-RD) | 20 | 14A005 |
| 25 | GD133 (BK) | 14 | 14401 |
| 25 | GD133 (BK) | 18 | 14A005 |
| 25 | RME17 (GY) | 22 | 14A005 |
| 26 | RR101 (YE-GN) | 20 | 14A005 |
| 26 | RR101 (YE-GN) | 20 | 14401 |
| 27 | CR104 (YE-GY) | 20 | 14A005 |
| 27 | CR104 (YE-GY) | 20 | 14401 |
| 28 | CR101 (VT-BN) | 20 | 14A005 |
| 28 | CR101 (VT-BN) | 20 | 14401 |
| 29 | LRD12 (BU-GY) | 18 | 14A005 |
| 29 | LRD12 (BU-GY) | 20 | |
| 30 | * | * | |
| 31 | RRD12 (BN) | 18 | 14A005 |
| 31 | RRD12 (BN) | 20 | |
| 32 | RR102 (WH) | 20 | 14A005 |
| 32 | RR102 (WH) | 20 | 14401 |
| 33 | GD114 (BK-BU) | 14 | 14401 |
| 33 | RME02 (YE) | 14 | |
| 33 | SBP26 (GY-VT) | 14 | 14A005 |
| 34 | GD133 (BK) | 14 | 14401 |
| 34 | GD133 (BK) | 14 | 14A005 |
| 35 | DMN80 (BK) | 20 | 14A005 |
| 35 | SBP26 (YE-RD) | 14 | 14A005 |
| 35 | VME02 (VT) | 14 | |
| 36 | VDB06 (GY-OG) | 20 | |
| 37 | VDB07 (VT-OG) | 20 | |
| 38 | GD133 (BK) | 12 | 14A005 |
| 38 | GD133 (BK) | 14 | 14401 |
| 39 | RR103 (VT-GN) | 20 | 14A005 |
| 39 | RR103 (VT-GN) | 20 | 14401 |
| 40 | CR102 (BU) | 20 | 14A005 |
| 40 | CR102 (BU) | 20 | 14401 |
| 41 | CR103 (GY-BU) | 20 | 14A005 |
| 41 | CR103 (GY-BU) | 20 | 14401 |
| 42 | RME06 (GY-YE) | 18 | 14A005 |
| 42 | RME06 (GY-YE) | 18 | 14401 |
| 43 | VME06 (GN) | 18 | 14A005 |
| 43 | VME06 (GN) | 18 | 14401 |
| 44 | RME30 (VT-BN) | 18 | |
| 45 | CME13 (YE-OG) | 20 | 14A005 |
| 45 | VDB06 (GY-OG) | 20 | |
| 45 | VME30 (GN-BN) | 18 | 14401 |
| 45 | VME30 (GN-BN) | 18 | 14A005 |
| 46 | VDB07 (VT-OG) | 20 | |
| 47 | CMP08 (GY-BN) | 20 | 14A005 |
| 47 | CMP08 (GY-BN) | 22 | |
| 48 | RMP09 (BU-GN) | 22 | 14A005 |
| 48 | RMP09 (BU-GN) | 22 | 14401 |
| 49 | VME10 (WH-VT) | 18 | 14A005 |
| 49 | VME10 (WH-VT) | 18 | 14401 |
| 49 | VME80 (VT-GN) | 22 | 14A005 |
| 50 | RME10 (WH-OG) | 18 | 14A005 |
| 50 | RME10 (WH-OG) | 18 | 14401 |
| 50 | VME60 (GN-BN) | 22 | 14A005 |
| 51 | * | * | 14401 |
| 51 | VME17 (GN) | 22 | 14A005 |
| 52 | VDB04 (WH-BU) | 20 | |
| 53 | VDB05 (WH) | 20 | |
| 54 | RME16 (YE-GY) | 18 | |
| 54 | SME23 (VT-RD) | 20 | |
| 54 | VME18 (VT) | 22 | 14A005 |
| 55 | DME07 (*) | 20 | 14401 |
| 55 | DME07 (BK) | 20 | 14A005 |
| 55 | DME17 (BK) | 20 | 14A005 |
| 55 | VME16 (VT-GY) | 18 | |
| 56 | DME09 (*) | 20 | 14401 |
| 56 | VME07 (WH) | 18 | 14A005 |
| 56 | VME07 (WH) | 22 | 14401 |
| 57 | RME07 (WH-BN) | 18 | 14A005 |
| 57 | RME07 (WH-BN) | 22 | 14401 |
| 57 | SBP11 (BU-RD) | 18 | |
| 58 | CPR63 (GY-YE) | 20 | 14A005 |
| 58 | CPR63 (GY-YE) | 20 | 14401 |
| 58 | SBP11 (BU-RD) | 18 | |
| 58 | VME61 (VT-BN) | 22 | 14A005 |
| 59 | CH208 (GN-OG) | 20 |
