Connector End View (C233) - IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C233
Description
IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 2 | VH414 (GN-BU) | 20 | SENSOR - INCAR TEMP. | |
| 3 | LH111 (BN-WH) | 20 | CTRL MOD. - GENERIC VREF | |
| 4 | LH115 (WH) | 20 | CTRL MOD. - HUMIDITY SENSOR | |
| 5 | RH111 (GY-BU) | 20 | CTRL MOD. - GENERIC VREF RETURN | |
| 6 | CBP35 (YE-GY) | 22 | FUSE - 35 OR CIRCUIT BREAKER | |
| 6 | CBP35 (YE-GY) | 20 | FUSE - 35 OR CIRCUIT BREAKER |

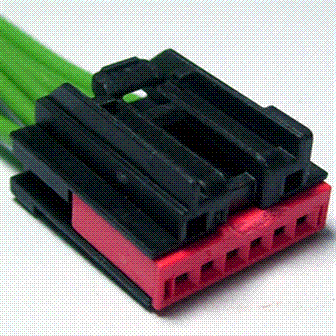

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1242 |
Service Part Number: 3U2Z-14S411-MJB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Indicator - Passenger Airbag Deactivation (PADI) Sensor - EATC In Car Temperature Switch - Multifunction |
