Connector End View (C156) - SIDE TURN SIGNAL LAMP LH
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C156
Description
SIDE TURN SIGNAL LAMP LH
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | |
| 2 | CBP30 (YE-BU) | 20 | FUSE - 30 OR CIRCUIT BREAKER | |
| 3 | CLS21 (BU-GN) | 18 | CTRL MOD. - TURN LAMP LEFT FRONT |
| Available Pigtail Kits | |

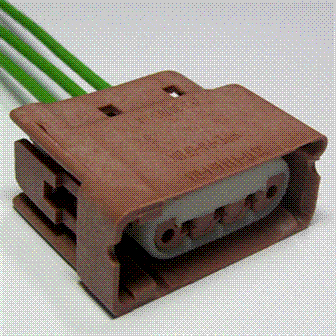

| Pigtail Kit Part Number WPT-1167 |
Service Part Number: 3U2Z-14S411-FHAB Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Lamp - Front Cornering/Turn Lamp - Front Park Lamp - Front Turn Lamp - Front Turn/ Marker Lamp - Headlamp - High/Low Beam Lamp - Park/Turn Lamp - Park/Turn/Stop Lamp - Rear Park Lamp - Reverse Lamp - Stop |
