Connector End View (C145) - INLINE
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Inline:C145
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12A581
FEMALE
Harness 3F720
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB54 (VT-OG) | 20 | 3F720 |
| 1 | CBB54 (VT-OG) | 20 | 12A581 |
| 2 | VDB04 (WH-BU) | 20 | |
| 3 | VDB05 (WH) | 20 | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * |

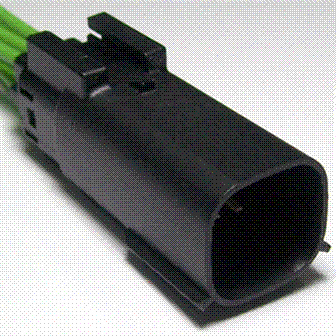

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1426 |
Service Part Number: FU2Z-14S411-TA Gauge: 16 Pin material: Silver Cavities: 6 Vehicle Uses: Camera - Reverse Park Aid Lamp - Park/Turn/Stop Sensor - Coolant Temperature Sensor - O2 (HEGO/ EGO) |
