Connector End View (C110) - INLINE
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
Inline:C110
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12A581
FEMALE
Harness 14C212
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB55 (BN-BU) | 14 | 14C212 |
| 1 | CBB55 (BN-BU) | 20 | 12A581 |
| 1 | CLF12 (BN-YE) | 18 | 12A581 |
| 1 | CLF12 (BN-YE) | 20 | 12A581 |
| 2 | VMP13 (BU-OG) | 20 | |
| 3 | CLF04 (BN-BU) | 20 | 12A581 |
| 3 | CLS30 (VT-WH) | 20 | 14C212 |
| 3 | VMP13 (BU-OG) | 20 | 12A581 |
| 4 | VMP11 (BU-GN) | 20 | |
| 5 | RMP06 (YE-OG) | 20 | |
| 6 | LMP06 (VT-GY) | 20 | |
| 7 | VMP10 (WH-BU) | 20 | |
| 7 | VMP11 (BU-GN) | 20 | 12A581 |
| 8 | RMP06 (YE-OG) | 20 | 12A581 |
| 8 | VMP12 (BU-GY) | 20 | |
| 9 | GD120 (BK-GN) | 16 | 12A581 |
| 9 | GD123 (BK-GY) | 20 | 14C212 |
| 9 | LMP06 (VT-GY) | 20 | 12A581 |
| 10 | * | * | |
| 11 | * | * | 14C212 |
| 11 | VMP10 (WH-BU) | 20 | 12A581 |
| 12 | * | * | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * | 14C212 |
| 15 | VMP12 (BU-GY) | 20 | 12A581 |
| 16 | * | * | 14C212 |
| 16 | GD123 (BK-GY) | 20 | 12A581 |

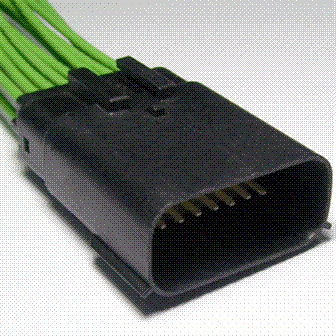

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1404 |
Service Part Number: EU2Z-14S411-VA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses: Mating Connector WPT-1279 Mirror - Sideview |
