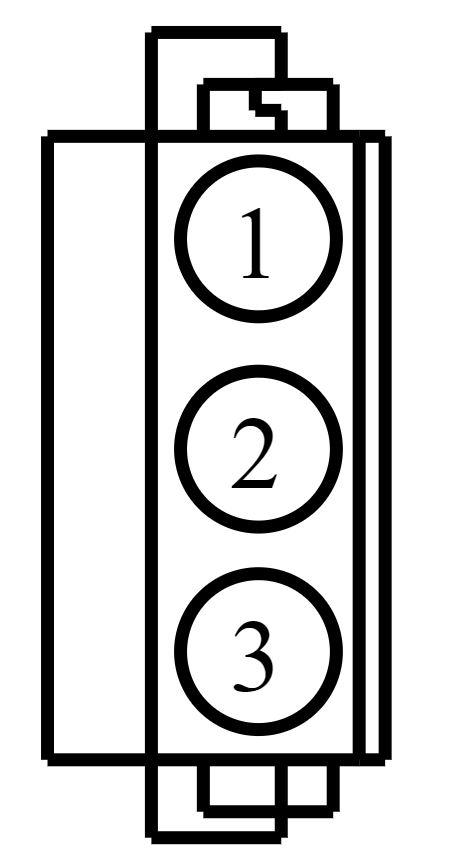

Connector End View (C9026) - REMOTE FUNCTIONS RECEIVER (RFR) MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C9026
Description
REMOTE FUNCTIONS RECEIVER (RFR) MODULE
Color
Harness
14335
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VRT22 (GY-BN) | 22 | CTRL MOD. - PASSIVE ANTI THEFT TRANSCEIVER LIN BUS | |
| 2 | GD138 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 3 | SBP21 (GY-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER |

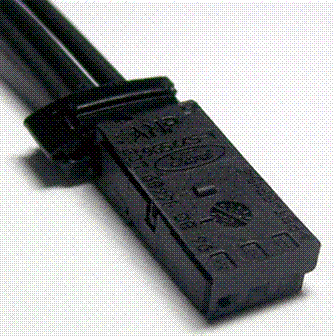

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1097 |
Service Part Number: AU2Z-14S411-ABA Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Module - Remote Functions Receiver |
