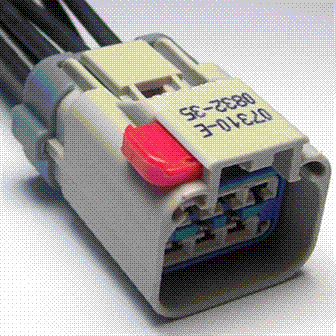

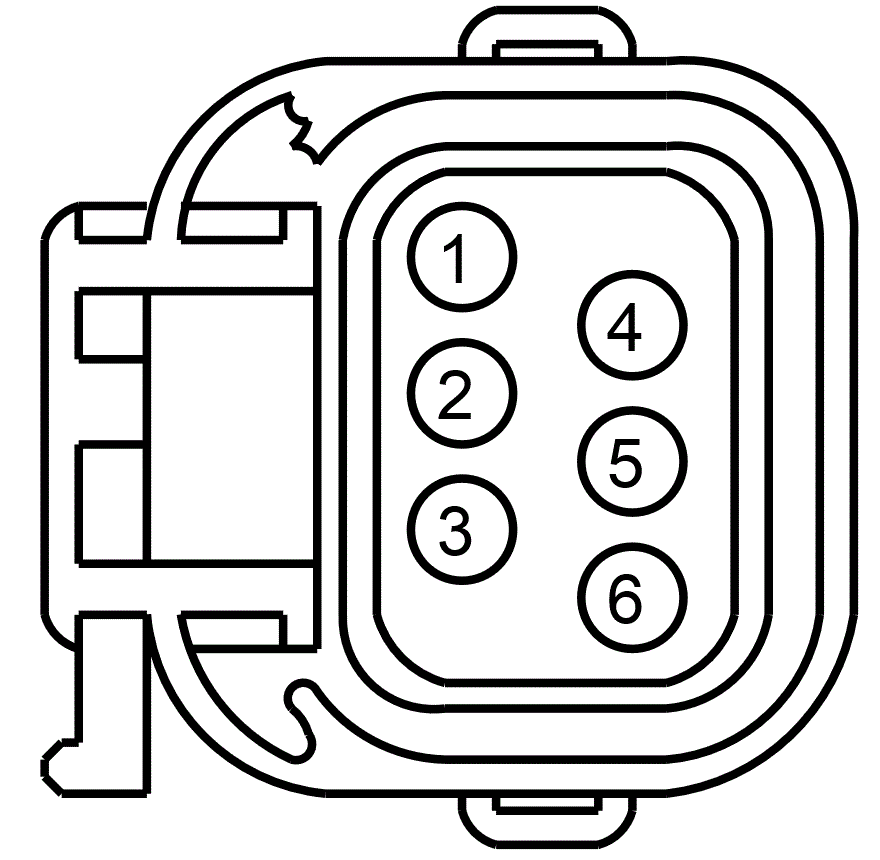

Connector End View (C4331) - FUEL PUMP (FP) MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4331
Description
FUEL PUMP (FP) MODULE
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE225 (BK-BU) | 14 | #N/A | |
| 2 | CE226 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | |
| 3 | VE225 (YE-OG) | 14 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 4 | VE225 (YE-OG) | 14 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 5 | RMC32 (GN-BU) | 20 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 6 | RE225 (BK-BU) | 14 | #N/A |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1266 |
Service Part Number: CU2Z-14S411-TA Gauge: 12 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Module - Fuel Pump Driver |
