Connector End View (C4326C) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4326C
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
BU
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below

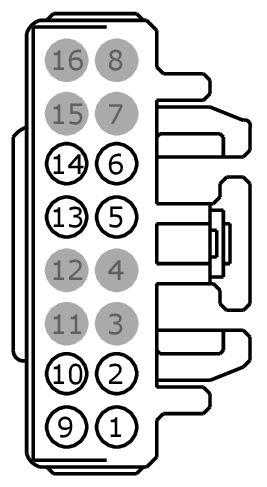

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VME02 (VT) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR | |
| 2 | VME02 (GN-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | SME23 (VT-RD) | 14 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE | |
| 6 | SME23 (VT-RD) | 14 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | RME02 (YE) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR | |
| 10 | RME02 (GY) | 18 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | GD180 (BK) | 14 | GROUND - FRAME MIDDLE LEFT | |
| 14 | GD180 (BK) | 14 | GROUND - FRAME MIDDLE LEFT | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-959 |

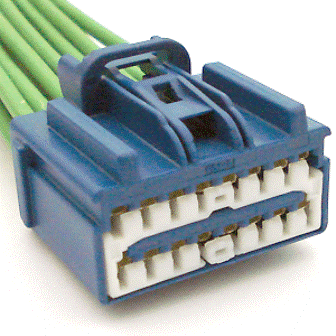

Service Part Number: 3U2Z-14S411-BDAB Gauge: 14 Pin material: Silver Cavities: 16 Vehicle Uses Radio - Amplifier |
