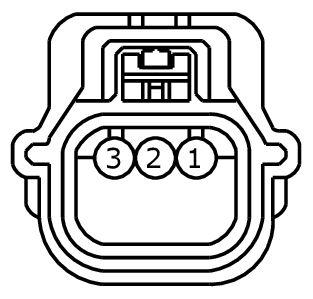

Connector End View (C4224) - LIFTGATE / DECKLID RELEASE SWITCH / LAMP ASSEMBLY
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4224
Description
LIFTGATE / DECKLID RELEASE SWITCH / LAMP ASSEMBLY
Color
GY
Harness
14D466/17N400
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS04 (YE) | 20 | CTRL MOD. - LICENSE PLATE | 5 door with RVC |
| 1 | CLS04 (BK) | 18 | CTRL MOD. - LICENSE PLATE | |
| 2 | GD150 (BK-WH) | 20 | GROUND - PILLAR D LEFT # 2ND STUD | |
| 3 | CPL45 (BK) | 20 | SWITCH - LIFTGATE/DECKLID RELEASE | |
| 3 | CPL45 (BK) | 22 | SWITCH - LIFTGATE/DECKLID RELEASE | 5 door with RVC |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1400 |
Service Part Number: 9U2Z-14S411-CC Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
| Pigtail Kit Part Number WPT-1315 |
Service Part Number: 9U2Z-14S411-CB Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
