Connector End View (C4014A) - PARKING AID MODULE (PAM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.

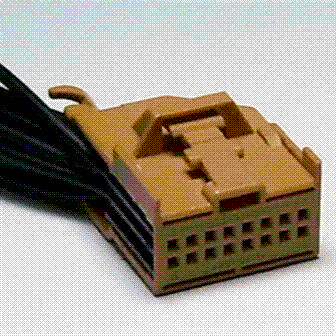

Connector: C4014A
Description
PARKING AID MODULE (PAM)
Color
BK
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below

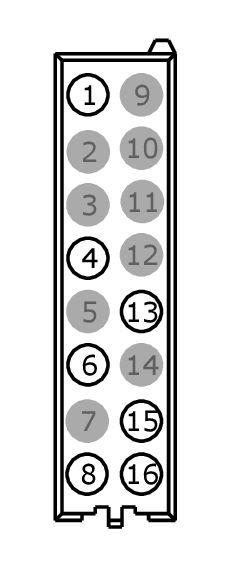

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB22 (GN-OG) | 20 | FUSE - 22 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | CMP18 (GN-BN) | 22 | SWITCH - PARKING AID | |
| 5 | * | * | Not Used | |
| 6 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | * | * | Not Used | |
| 8 | GD152 (BK-BU) | 22 | GROUND - PILLAR D RIGHT # 2ND STUD | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CMP02 (GN-BU) | 22 | CTRL MOD. - PARKING AID # INDICATOR STATUS | |
| 14 | * | * | Not Used | |
| 15 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 16 | CMP18 (GN-BN) | 22 | SWITCH - PARKING AID |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1189 |
Service Part Number: BU2Z-14S411-ZA Gauge: 18 Pin material: Tin (greased) Cavities: 16 Vehicle Uses Module - Reverse Park Aid (RPA) |
