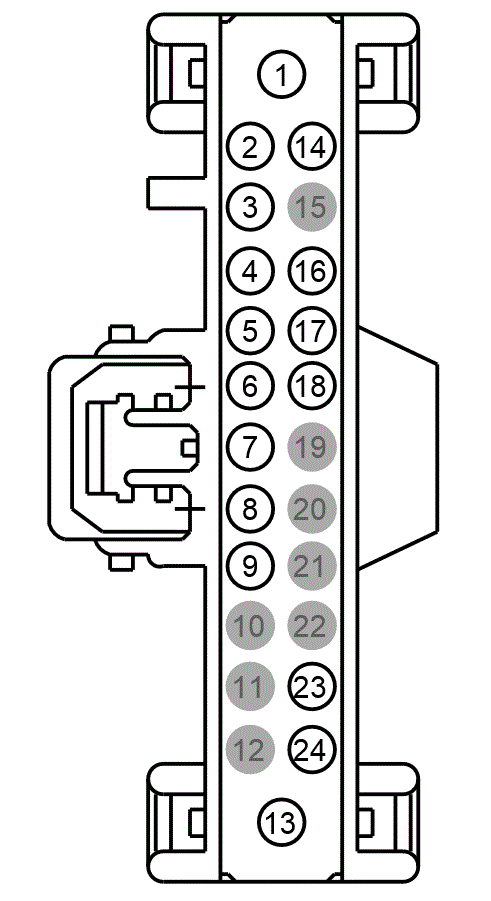

Connector End View (C3719) - FUEL AND DAMPER CONTROL MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3719
Description
FUEL AND DAMPER CONTROL MODULE
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE622 (BU-OG) | 18 | RELAY - REFUELING CONTROL | |
| 2 | RCD06 (BK) | 22 | CTRL MOD. - CDC # VALVE DAMPER REAR RIGHT - | |
| 3 | CCD06 (BK) | 22 | CTRL MOD. - CDC # VALVE DAMPER REAR RIGHT + | |
| 4 | RCD05 (BK) | 22 | CTRL MOD. - CDC # VALVE DAMPER REAR LEFT - | |
| 5 | CCD05 (BK) | 22 | CTRL MOD. - CDC # VALVE DAMPER REAR LEFT + | |
| 6 | RCD04 (BU-OG) | 22 | CTRL MOD. - CDC # VALVE DAMPER FRONT RIGHT - | |
| 7 | CCD04 (GY-YE) | 22 | CTRL MOD. - CDC # VALVE DAMPER FRONT RIGHT + | |
| 8 | RCD03 (VT-BN) | 22 | CTRL MOD. - CDC # VALVE DAMPER FRONT LEFT - | |
| 9 | CCD03 (WH-BU) | 22 | CTRL MOD. - CDC # VALVE DAMPER FRONT LEFT + | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | GD138 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) | |
| 14 | CCL27 (GY) | 22 | SWITCH - AIR SUSPENSION APPLY/RELEASE | |
| 15 | * | * | Not Used | |
| 16 | RMC32 (GN-BU) | 20 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 17 | CE226 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | |
| 18 | RE226 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) - | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 24 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1533 |
Service Part Number: FU2Z-14S411-ALB Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module - Fuel and Damper Control Module - Gateway Radio Test Connector - Diagnostic |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
