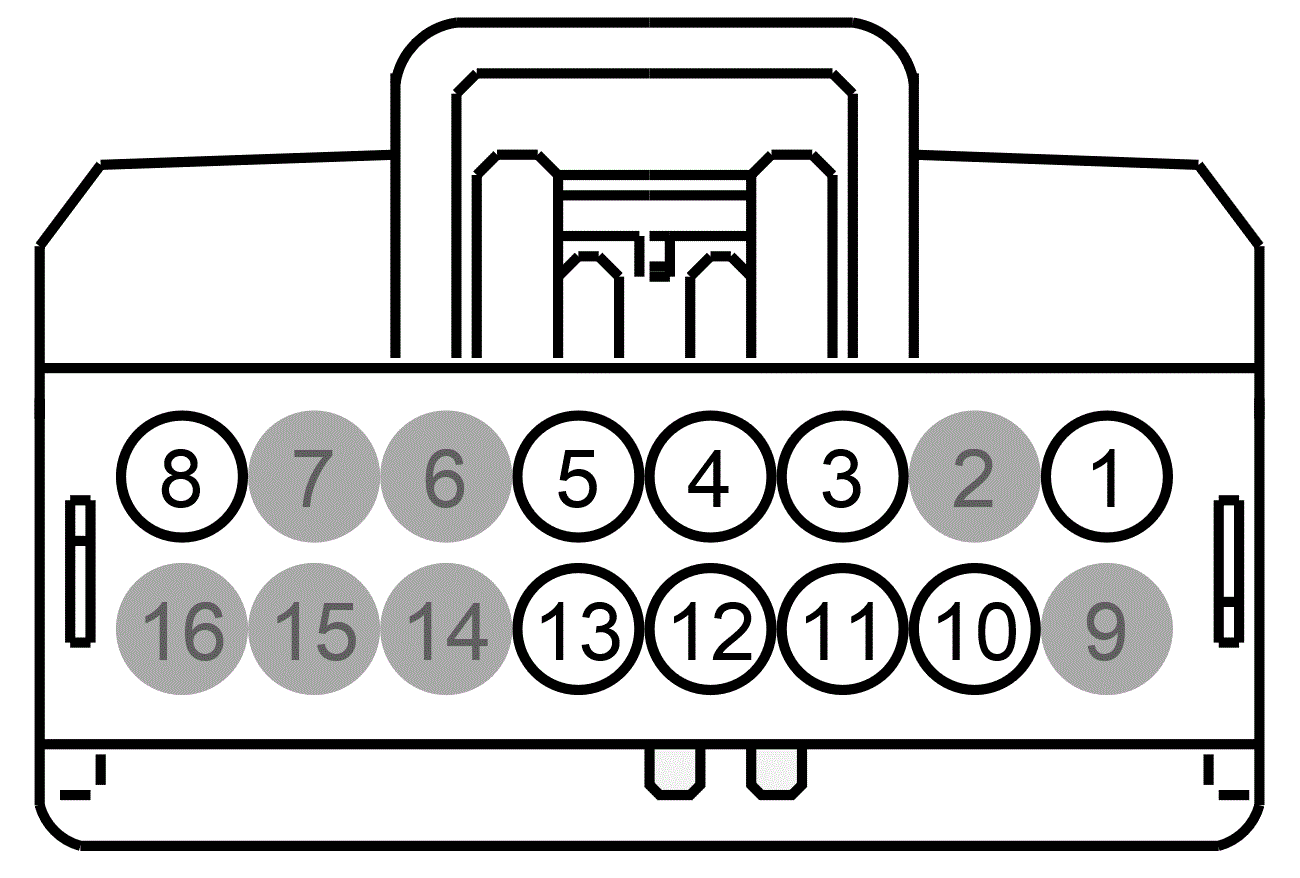

Connector End View (C3521B) - DIGITAL AUDIO CONTROL MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3521B
Description
DIGITAL AUDIO CONTROL MODULE
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD180 (BK) | 18 | GROUND - FRAME MIDDLE LEFT (OBSOLETE) | |
| 2 | * | * | Not Used | |
| 3 | VMEA3 (GN) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT LEFT FRONT POS (+) (ANC1) | |
| 4 | VMEA7 (GY-BU) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT REAR POS (+) (ANC3) | |
| 5 | VMEA5 (GN-VT) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT RIGHT FRONT POS (+) (ANC2) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | SME23 (VT-RD) | 18 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE | |
| 9 | * | * | Not Used | |
| 10 | RMEA3 (BN) | 20 | #N/A | |
| 11 | VMEA4 (YE-OG) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT LEFT FRONT NEG (-) (ANC1) | |
| 12 | VMEA8 (WH-GN) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT REAR NEG (-) (ANC3) | |
| 13 | VMEA6 (YE-BU) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT RIGHT FRONT NEG (-) (ANC2) | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
