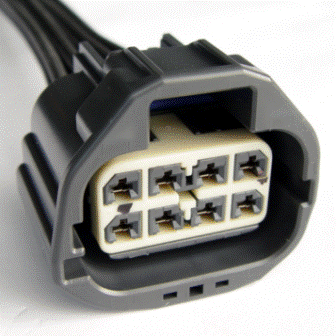

Connector End View (C3239) - FUEL PUMP CONTROL MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3239
Description
FUEL PUMP CONTROL MODULE
Color
GY
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE225 (YE-BU) | 12 | FUEL PUMP RELAY - VPWR FUEL | |
| 2 | * | * | Not Used | |
| 3 | VE208 (WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPC) | |
| 4 | GD145 (BK-BU) | 12 | GROUND - PILLAR B RIGHT | |
| 5 | VE225 (YE-OG) | 12 | CTRL MOD. - FUEL PUMP # FUEL PUMP (FP) ASSEMBLY (FPPWR) | |
| 6 | * | * | Not Used | |
| 7 | VE518 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPM) | |
| 8 | RE225 (BK-BU) | 12 | CTRL MOD. - FUEL PUMP # FUEL PUMP (FP) ASSEMBLY (FPRTN) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-521 |
Service Part Number: 3U2Z-14S411-TZA Gauge: 12 Pin material: Tin Cavities: 8 Vehicle Uses Fuel Pump/Sending Unit Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - RH - Front Motor - Power Window - RH - Rear Relay - Fuel Pump |
