Connector End View (C3050) - INLINE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C3050
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

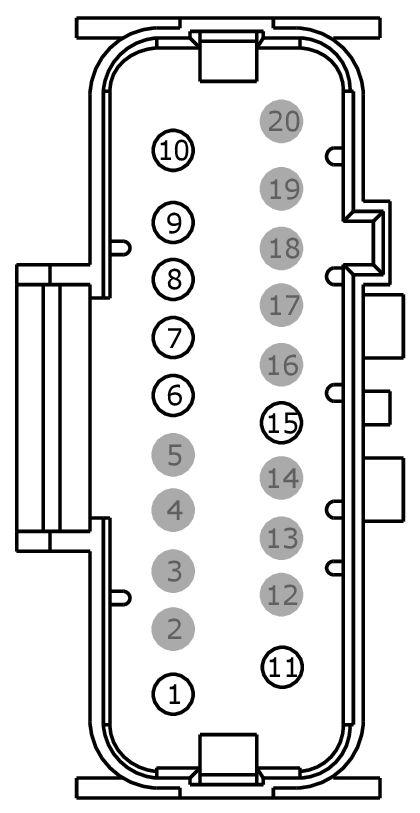

MALE
Harness 14D232

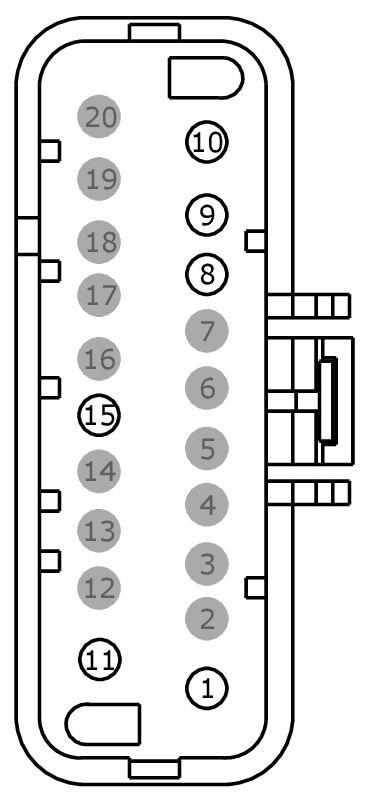

FEMALE
Harness 14D231
| Pin | Circuit | Gauge | Qualifier |
| 1 | RHS01 (WH-VT) | 16 | 14D232 |
| 2 | * | * | |
| 3 | * | * | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | VPS12 (GY-OG) | 20 | 14D232 |
| 7 | RPS12 (YE-VT) | 20 | 14D232 |
| 8 | CPS18 (BN-GN) | 18 | |
| 9 | CPS19 (GY-VT) | 18 | |
| 10 | CPS07 (GY-BN) | 14 | 14D232 |
| 11 | CPS08 (VT-OG) | 14 | 14D232 |
| 12 | * | * | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | CHS01 (GY-VT) | 16 | 14D232 |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD903 (BK-WH) | 16 | 14D231 |
| 2 | * | * | |
| 3 | * | * | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * | 14D231 |
| 7 | * | * | 14D231 |
| 8 | CPS18 (BN-GN) | 18 | |
| 9 | CPS19 (GY-VT) | 18 | |
| 10 | CPS30 (VT-BN) | 14 | 14D231 |
| 11 | CPS29 (WH-BN) | 14 | 14D231 |
| 12 | * | * | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | CHS02 (YE-BU) | 16 | 14D231 |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * |
