Connector End View (C3007) - INLINE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C3007
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

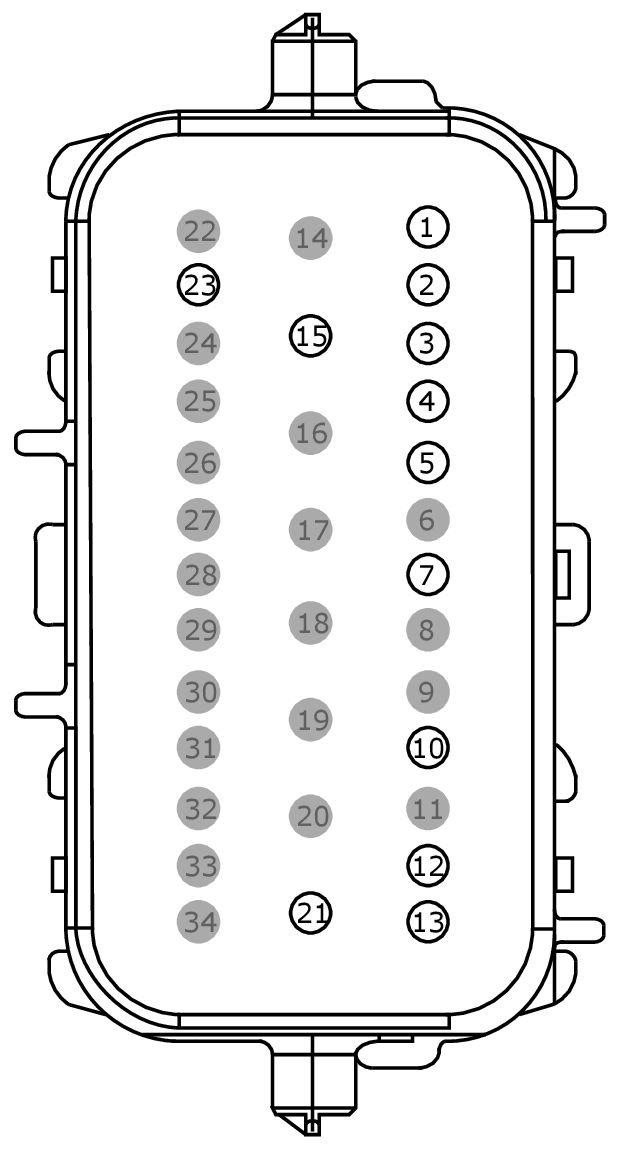

MALE
Harness 14014

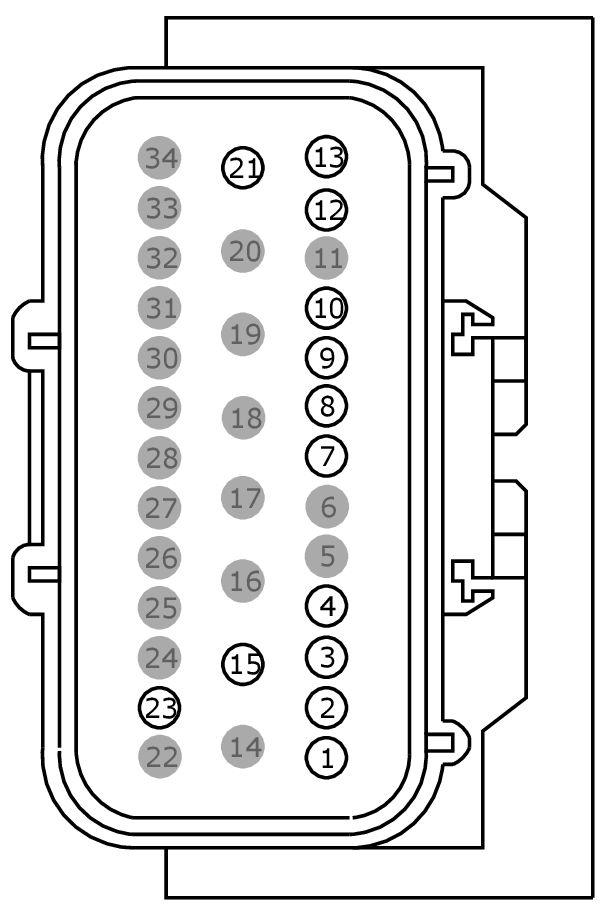

FEMALE
Harness 14D230
| Pin | Circuit | Gauge | Qualifier |
| 1 | CR106 (VT-GY) | 20 | 14014 |
| 2 | RR106 (YE-OG) | 20 | 14014 |
| 3 | VDB05 (WH) | 22 | 14014 |
| 4 | VDB04 (WH-BU) | 22 | 14014 |
| 5 | CBP85 (YE) | 20 | 14014 |
| 6 | * | * | |
| 7 | VR216 (GN-OG) | 20 | 14014 |
| 8 | * | * | |
| 9 | * | * | |
| 10 | CR203 (GY-VT) | 20 | 14014 |
| 11 | * | * | |
| 12 | GD140 (BK-GN) | 20 | 14014 |
| 13 | CHS54 (WH-GN) | 20 | 14014 |
| 14 | * | * | |
| 15 | CHS55 (BN-VT) | 16 | 14014 |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | GD151 (BK-VT) | 16 | 14014 |
| 22 | * | * | |
| 23 | VR223 (BU-WH) | 22 | 14014 |
| 24 | * | * | |
| 25 | * | * | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CR106 (VT-GY) | 20 | |
| 2 | RR106 (YE-OG) | 20 | |
| 3 | VDB05 (WH) | 20 | 14D230 |
| 4 | VDB04 (WH-BU) | 20 | 14D230 |
| 5 | * | * | |
| 6 | * | * | |
| 7 | VR215 (YE-VT) | 20 | 14D230 |
| 8 | VR210 (BU-BN) | 20 | 14D230 |
| 9 | LR142 (YE-BU) | 20 | 14D230 |
| 10 | CR201 (GN-BU) | 20 | 14D230 |
| 11 | * | * | |
| 12 | GD901 (BK) | 20 | 14D230 |
| 13 | CHS29 (WH-BU) | 20 | 14D230 |
| 14 | * | * | |
| 15 | CBX01 (GN-RD) | 18 | 14D230 |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | GD903 (BK-WH) | 14 | 14D230 |
| 22 | * | * | |
| 23 | CBX02 (BN-RD) | 22 | 14D230 |
| 24 | * | * | |
| 25 | * | * | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | * | * |
