Connector End View (C2402) - FRONT CONTROLS INTERFACE MODULE (FCIM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2402
Description
FRONT CONTROLS INTERFACE MODULE (FCIM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS32 (BN-YE) | 22 | SWITCH - HAZARD | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | VDB14 (VT-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW | |
| 5 | GD133 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 6 | * | * | Not Used | |
| 7 | VDB13 (BU-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA HIGH | SYNC GEN 3 |
| 7 | VMC29 (YE) | 22 | SWITCH - INFORMATION / MESSAGE CENTER SELECT | SYNC GEN 1 |
| 8 | SBP06 (BN-RD) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER |

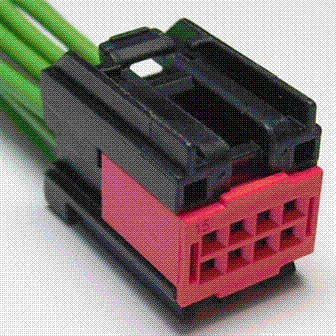

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-991 |
Service Part Number: 3U2Z-14S411-LCB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Ambient Lighting Dimmer Switch - Dimmer Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Message Center Switch - Power Window - Quarter Glass |
