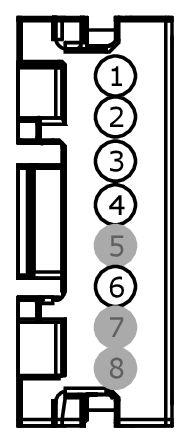

Connector End View (C2286) - PASSENGER AIR BAG DEACTIVATION (PAD) INDICATOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2286
Description
PASSENGER AIR BAG DEACTIVATION (PAD) INDICATOR
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 2 | CBP02 (GN) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 3 | CBP02 (GN) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 4 | CR116 (GN-WH) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE | |
| 5 | * | * | Not Used | |
| 6 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
