Connector End View (C1650) - TURBOCHARGER BYPASS (TCBY) VALVE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1650
Description
TURBOCHARGER BYPASS (TCBY) VALVE
Color
Harness
12C508
Base Part #
9K378
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE836 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BYPASS SOLENOID VALVE (TCBY) | |
| 2 | CBK03 (GY) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER |

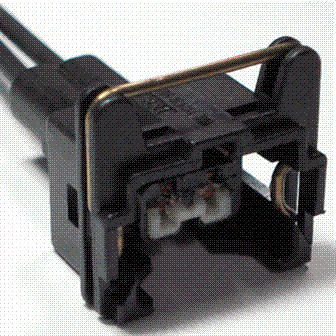

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1054 |
Service Part Number: 3U2Z-14S411-GLB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Actuator - Turbocharger Waste Gate Fuel Injector Sensor - Cam Shaft Position Sensor - Crank Shaft Position Valve - Cold Start |
