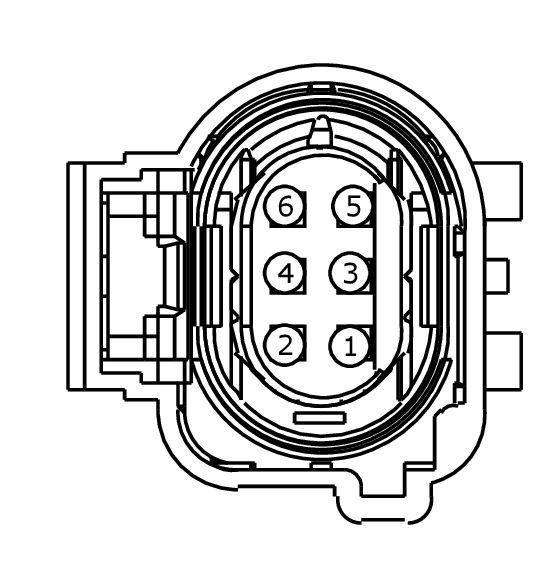

Connector End View (C1631) - UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1631
Description
UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
Color
BN
Harness
12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE451 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # HEATED OXYGEN PUMPING CURRENT 1ST (UO2SPC11) | |
| 2 | LE448 (GY-BU) | 20 | UNIVERSAL OXYGEN SENSOR GROUND REFERENCE #11 (UO2SGREF 11) | |
| 3 | VE827 (WH-GN) | 20 | SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SHTR11) | |
| 4 | CBB06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | |
| 5 | LE452 (GN) | 20 | CTRL MOD. - POWERTRAIN # HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SPCT11) | |
| 6 | VE826 (BN-VT) | 20 | SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2S11) |
| Available Pigtail Kits | |

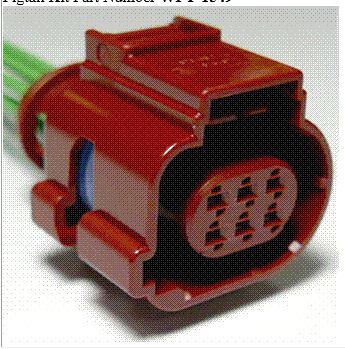

| Pigtail Kit Part Number WPT-1549 |
Service Part Number: JU2Z-14S411-AHA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Sensor - O2 (HEGO/ EGO) |
