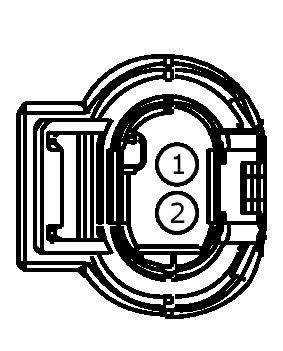

Connector End View (C1610) - VARIABLE CAMSHAFT TIMING 12 (VCT12) SOLENOID
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1610
Description
VARIABLE CAMSHAFT TIMING 12 (VCT12) SOLENOID
Color
BK
Harness
12A690
Base Part #
14A464
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB16 (VT-GY) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | CE508 (VT-BN) | 20 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING 12 (VCT12) SOLENOID |
