Connector End View (C1584) - TURBOCHARGER BYPASS (TCBY) VALVE SOLENOID
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1584
Description
TURBOCHARGER BYPASS (TCBY) VALVE SOLENOID
Color
Harness
12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB09 (VT-GY) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | |
| 2 | CE167 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # BYPASS SOLENOID VALVE (TCBY) |

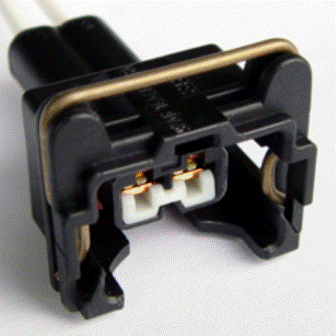

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-717 |
Service Part Number: 3U2Z-14S411-ELAA Gauge: 18 Pin material: Gold Cavities: 2 Vehicle Uses Sensor - Cam Shaft Position |
