Connector End View (C931) - INTERIOR/MAP LAMPS ASSEMBLY, FRONT
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C931
Description
INTERIOR/MAP LAMPS ASSEMBLY, FRONT
Color
Harness
14335
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN17 (BN-GN) | 20 | SWITCH - IP/SWITCH ILLUMINATION | |
| 2 | CLN27 (WH-BN) | 20 | CTRL MOD. - DIMMER INSTRUMENT | |
| 3 | CLN27 (BU-WH) | 20 | CTRL MOD. - DIMMER INSTRUMENT | |
| 4 | GD138 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT |
| Available Pigtail Kits | |

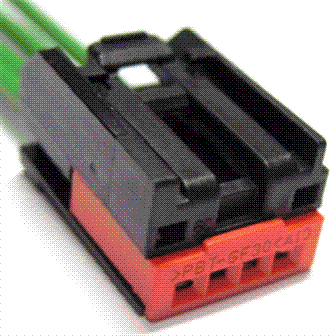

| Pigtail Kit Part Number WPT-1139 |
Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Connector - Audio Input Lamp - CHMSL (Center High Mount Stop Lamp) Module - Anti-theft Module - Power Moonroof Sensor - Steering Wheel Position Switch - 4x4 Control Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Lift Gate Glass Ajar Switch - Message Center Switch - Moon Roof/Sun Roof Transceiver - Passive Anti-Theft (PATS) |
