Connector End View (C913) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C913
Description
Inline
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 17N400
FEMALE
Harness 14D466
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS04 (YE) | 20 | |
| 2 | CPL45 (BK) | 20 | 17N400 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS04 (YE) | 20 | |
| 2 | CPL45 (BK) | 22 | 14D466 |
| Available Pigtail Kits | |

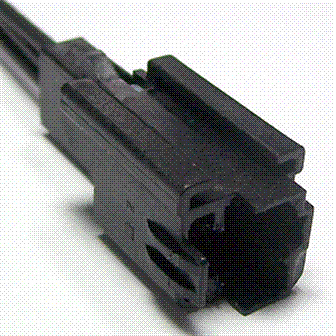

| Pigtail Kit Part Number WPT-1103 |
Service Part Number: 3U2Z-14S411-EXAB Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses: Lamp - PRNDL Indicator Module - Radio Power Antenna Switch - Overdrive Cancel |
| Pigtail Kit Part Number WPT-911 |
Service Part Number: 8U2Z-14S411-LA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses: Fuse Panel Junction Block Lamp - Ambient Lighting Lamp - Front Park Lamp - Map Lamp - Park/Turn Lamp - PRNDL Indicator Lamp - Roof Marker Module - Driver Door Sensor - Speed Switch - Ambient Lighting Dimmer |
