Connector End View (C717) - WINDOW CONTROL SWITCH, LEFT REAR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C717
Description
WINDOW CONTROL SWITCH, LEFT REAR
Color
Harness
14240
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW22 (GN-VT) | 12 | SWITCH - POWER WINDOW REAR LEFT # UP | |
| 2 | RPW07 (GY-OG) | 12 | CTRL MOD. - POWER WINDOW SWITCH REAR LEFT RETURN | |
| 3 | CPW21 (BN) | 12 | SWITCH - POWER WINDOW REAR LEFT # DOWN | |
| 4 | GD134 (BK-VT) | 20 | GROUND - PILLAR A LEFT # 2ND STUD | |
| 5 | * | * | Not Used | |
| 6 | CPW22 (GN-VT) | 12 | SWITCH - POWER WINDOW REAR LEFT # UP | |
| 7 | CPW21 (BN) | 12 | SWITCH - POWER WINDOW REAR LEFT # DOWN |

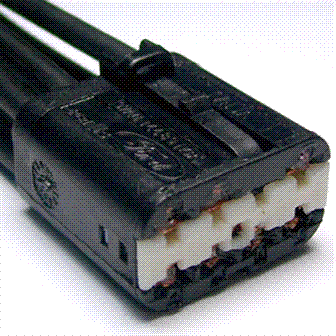

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1267 |
Service Part Number: 3U2Z-14S411-PKB Gauge: 14 Pin material: Tin (greased) Cavities: 7 Vehicle Uses Switch - Adjustable Pedal Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Heated Back Light (Rear Defrost) Switch - Power Sliding Rear Window Switch - Power Window - Driver Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear Switch - Seat (driver) Switch - Traction Control |
