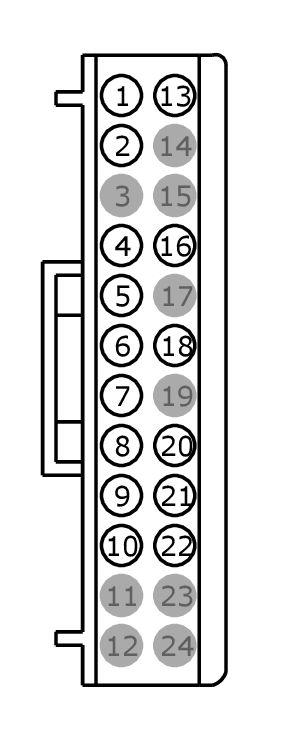

Connector End View (C652B) - PASSENGER DOOR MODULE (PDM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C652B
Description
PASSENGER DOOR MODULE (PDM)
Color
GY
Harness
14K138
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB06 (BK) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | CLS28 (BK-BU) | 22 | CTRL MOD. - BLISS LED | |
| 3 | * | * | Not Used | |
| 4 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 5 | CLS26 (BU-GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR | |
| 6 | CLN32 (BN-YE) | 22 | CTRL MOD. - PUDDLE LAMP RIGHT | |
| 7 | CRD14 (WH-OG) | 22 | CTRL MOD. - HEATER MIRROR RIGHT | |
| 8 | CPM33 (WH-VT) | 22 | CTRL MOD. - RIGHT MIRROR RIGHT | |
| 9 | CPM06 (GN-WH) | 22 | CTRL MOD. - RIGHT MIRROR COMMON GLASS ADJUSTMENT | |
| 10 | CPM34 (WH-BN) | 22 | CTRL MOD. - RIGHT MIRROR UP | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | VDB07 (BK) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | RPW05 (GN-BN) | 22 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | |
| 17 | * | * | Not Used | |
| 18 | RPM08 (GN-BU) | 22 | CTRL MOD. - RIGHT MIRROR RETURN | |
| 19 | * | * | Not Used | |
| 20 | GD140 (BK-GN) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | |
| 21 | CPW12 (GN-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | |
| 22 | CPW13 (BN-YE) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1452 |
Service Part Number: FU2Z-14S411-LA Gauge: 20 Pin material: Silver Cavities: 24 Vehicle Uses Module - Driver Door Module - Liftgate Module - Passenger Door |
