Connector End View (C1463B) - POWER STEERING CONTROL MODULE (PSCM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1463B
Description
POWER STEERING CONTROL MODULE (PSCM)
Color
BK
Harness
3C221
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 2 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | CBB44 (GN) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER |

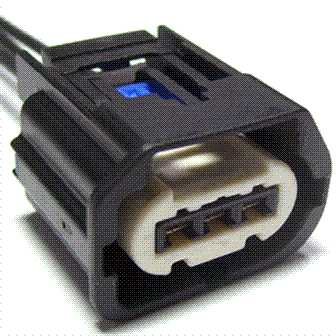

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1105 |
Service Part Number: AU2Z-14S411-APA Gauge: 16 Pin material: Tin Cavities: 3 Vehicle Uses Module - Power Steering |
