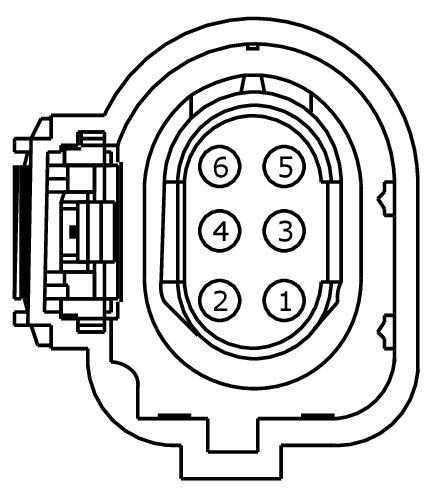

Connector End View (C1368) - ELECTRONIC THROTTLE CONTROL (ETC) MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1368
Description
ELECTRONIC THROTTLE CONTROL (ETC) MODULE
Color
Harness
12A690
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE426 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | |
| 2 | CE412 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) | |
| 3 | RE427 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION (TPRTN) | |
| 4 | LE428 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION (TPREF) | |
| 5 | VE818 (BN) | 20 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1-NS) | |
| 6 | VE819 (GN-VT) | 18 | SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2-PS) |

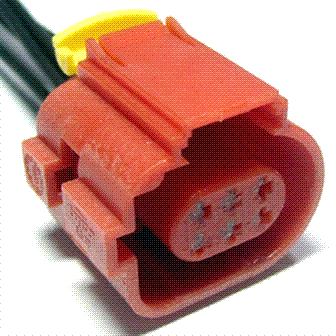

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1067 |
Service Part Number: AU2Z-14S411-HA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Sensor - EGR Valve Position Sensor - Throttle Position |
