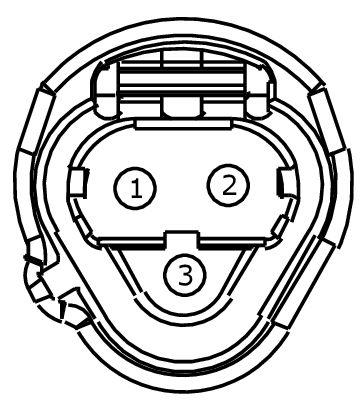

Connector End View (C1360) - FUEL RAIL PRESSURE (FRP) SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1360
Description
FUEL RAIL PRESSURE (FRP) SENSOR
Color
GY
Harness
14B485
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE238 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR (VREF) | |
| 2 | VE727 (BU-BN) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR | |
| 3 | RE238 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (SIGRTN) |

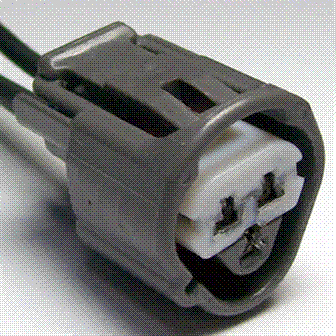

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1281 |
Service Part Number: CU2Z-14S411-PA Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Fuel Rail Pressure |
