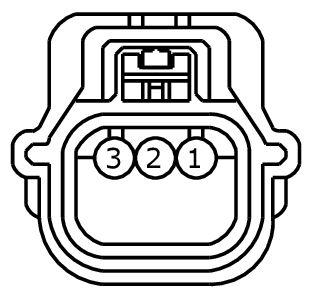

Connector End View (C1260) - A/C PRESSURE TRANSDUCER
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1260
Description
A/C PRESSURE TRANSDUCER
Color
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RH108 (BN) | 20 | CTRL MOD. - SIGNAL RETURN | 1.0L GTDI/2.0L GDI |
| 1 | RH433 (BU-GY) | 20 | CTRL MOD. - SIGNAL RETURN | 2.0L GTDI |
| 2 | LH108 (GY-BN) | 20 | CTRL MOD. - SENSOR A/C PRESSURE (ACPT) | ALL |
| 3 | VH433 (VT-OG) | 20 | TRANSDUCER - A/C PRESSURE | 2.0L GTDI |
| 3 | VH442 (GN-BN) | 20 | SENSOR - REFRIGERANT PRESSURE | 1.0L GTDI/2.0L GDI |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1400 |
Service Part Number: 9U2Z-14S411-CC Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
| Pigtail Kit Part Number WPT-1315 |
Service Part Number: 9U2Z-14S411-CB Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
