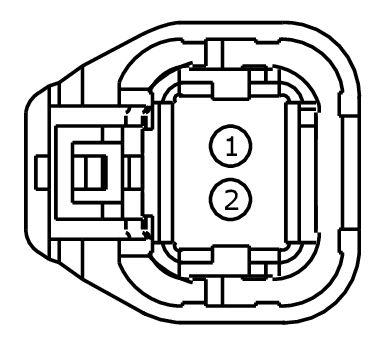

Connector End View (C1246) - TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1246
Description
TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS)
Color
BK
Harness
12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB16 (VT-GY) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | CE844 (BU-RD) | 20 | SOLENOID - TURBOCHARGER WASTEGATE REGULATING VALVE (TCWRVS) |

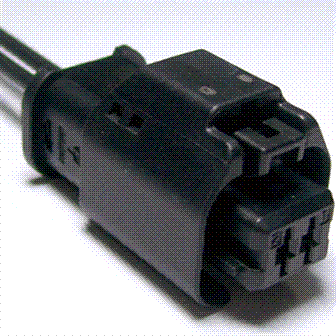

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1370 |
Service Part Number: DU2Z-14S411-ALA Gauge: 18 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Actuator - Turbocharger Waste Gate |
